大倾角皮带输送机概述：
大倾角皮带式输送机又称为波状挡边带式输送机，是一种新型的散状物料连续输送设备。目前已被广泛应用于煤炭、电力、化工、冶金、建材、轻工、粮食、港口、铁路等行业。具有大角度、大运力、低能耗、用途广等输送优点，特别适用于提升高度大、物料磨琢性强的场合；在同一提升高度的情况下，比通用带式输送机输送距离短，占地面积小，工艺布置方便。可缩减基建用地，降低工程投资。大倾角皮带式输送机具有多种布置形式，根据角度的变化可实现0°～90°输送；根据工艺布置要求可设计不同的上下水平段以实现水平加垂直提升的连续单机输送，是水平输送和垂直提升多机联动机械的理想替代设备。
大倾角皮带输送机工作原理：
大倾角皮带输送机（挡边带式输送机）其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带输送机（挡边带式输送机）可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。

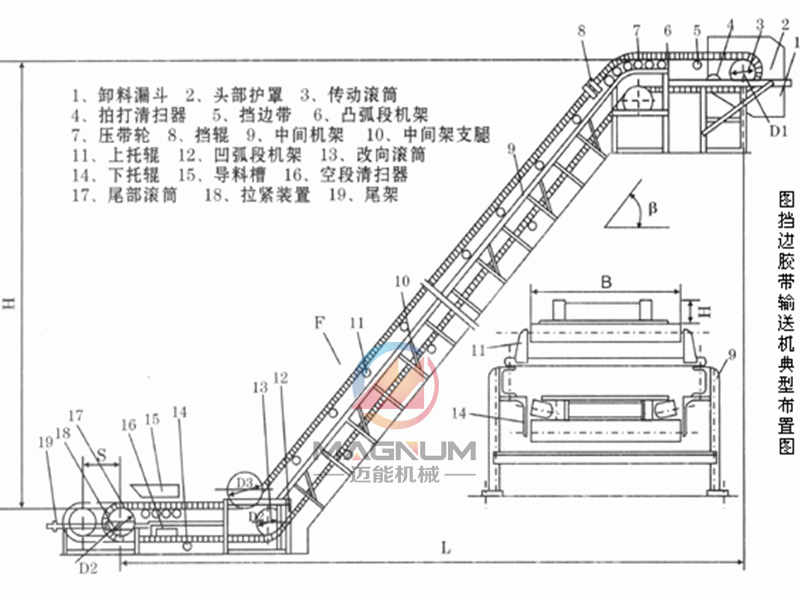

大倾角皮带输送机外形结构及各部位介绍：
1、上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。
2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
3、下水平段:下水平段采用低式中间架支腿。
2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
3、下水平段:下水平段采用低式中间架支腿。
大倾角皮带输送机技术参数：
大倾角皮带输送机的特点：
1、大倾角皮带输送机（挡边带式输送机）为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5- 2.5t/m3的各种散状物料。
3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4、大倾角皮带输送机（挡边带式输送机）输送倾角0°-90°范围内。 为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5- 2.5t/m3的各种散状物料。
3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4、大倾角皮带输送机（挡边带式输送机）输送倾角0°-90°范围内。 为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
