超声波试验筛

超声检验筛由超声波振动电源、MN-200试验筛(主机)、T200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,...
24小时服务热线
产品详情
迈能机械
咨询电话:18860255818     0373-5115551
超声波检验筛
      超声波试验筛(超声波试验筛、超声波试验筛、超声波实验筛,标准筛)是迈能机械技术人员在MN-200T标准试验筛的基础上研发的高科技微细粉分级设备,检验精度更高更准确,是当前实验室在做微细粉分样筛选时网孔堵塞的最有效的解决仪器。可广泛应用于制药、冶金、化工、选矿、食品等行业的实验室,具有筛分过滤精度高、网孔不堵塞等特点,真正解决了因团聚、静电、强吸附性卡堵网孔等实验室筛分难题,是国内筛分行业的一项重大技术突破。
      超声波试验筛是200T标准型超声波试验筛的简称,又称作为超声波试验筛(检查筛)、超声波分析筛,广泛应用于磨料、地堪、冶金、药典、冶金、化工、医药、粉粒、建材、国防、地质等部门的科研生产、试验室、质检室以及高等院校试验室对颗粒状、粉状物料的粒度结构、液态类固体物含量及杂物量的精确筛分、过滤、检测,也常被清华大学、厦门大学、中南大学、中科大、中磨公司、白鸽集团、金渠集团、重庆雅马哈、正大集团、西门子(上海)、重庆煤科院、郑州烟草研究院等等单位研究使用。
超声波试验筛
      超声波试验筛由超声波振动电源、MN-200试验筛(主机)、T200型试验筛框,高频连接线、连接器以及时间继电器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。
联系方式
超声波试验筛(超声波试验筛、超声波实验筛)结构部件:
A:标准试验筛(主机)—MN-200试验筛是一种可定时自动关机,保证试验重复性,功能全面操作简单的粒度分析仪器。可将一种颗粒料同时精密分出2~8个粒子段。可用于浆液料的细度及杂物含量分析。
B:超声波振动电源—内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,操作简单方便,长时间工作振荡器发热量低,工作状态稳定。
C:T200型试验筛框—在国标Φ 200筛框上装置有超声波振荡器。
D:时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。
E:高频连接线—T200型试验筛框与超声波振动电源之间采用电缆连接。
F:连接器—航空连接插件。
G:振荡器—高性能超声波转换器件。

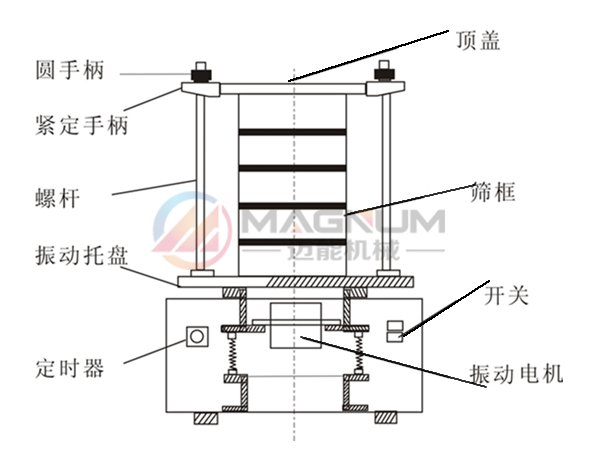

试验筛结构

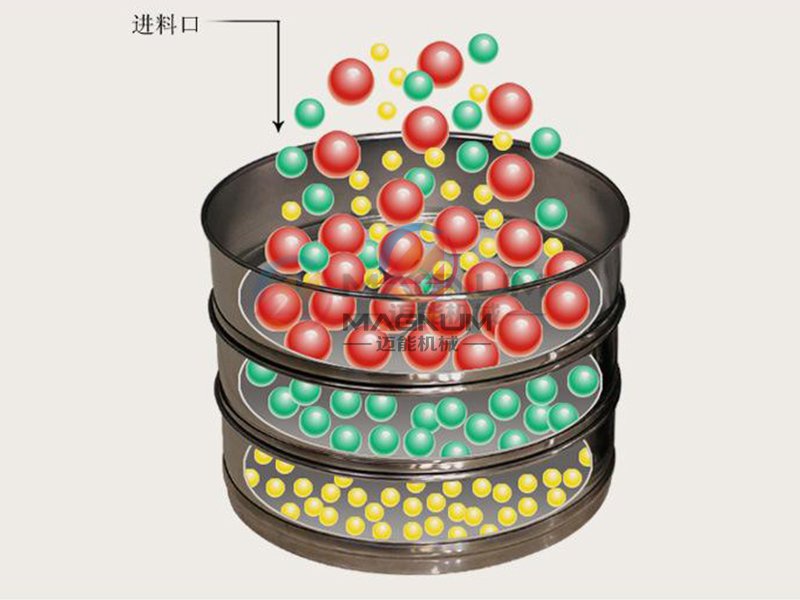

超声波试验筛基本工作原理:
      超声检验筛由超声波振动电源、MN-200试验筛(主机)、T200型试验筛框,高频连接线、连接器组成。超声波振动电源产生的高频电振荡由振荡器转换成高频正弦形式的振荡波,振荡器将振荡波均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。
超声波试验筛原理

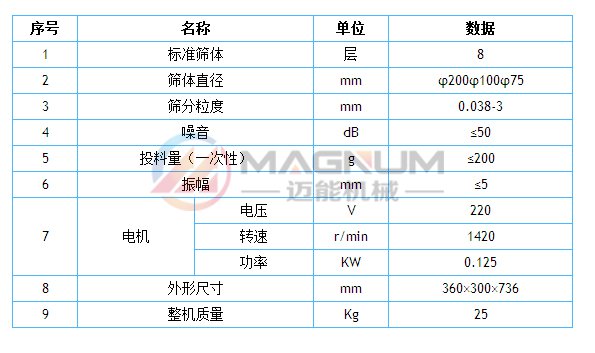

超声波试验筛参数:
技术参数

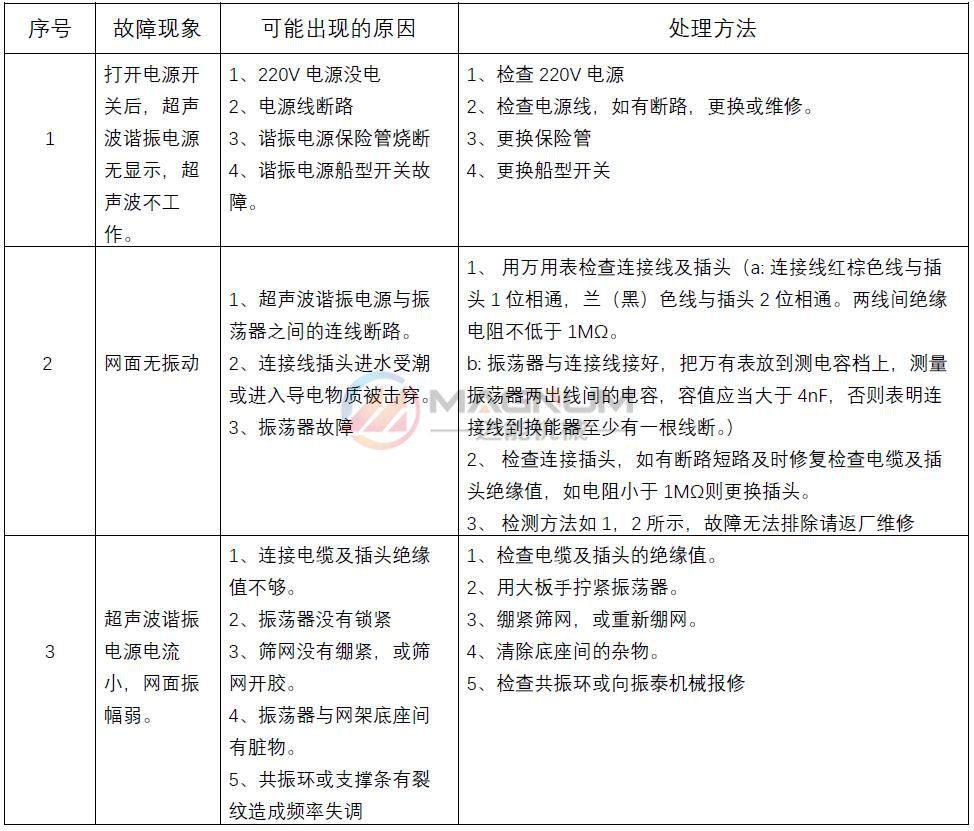

超声波试验筛常见故障处理:
超声波试验筛故障处理

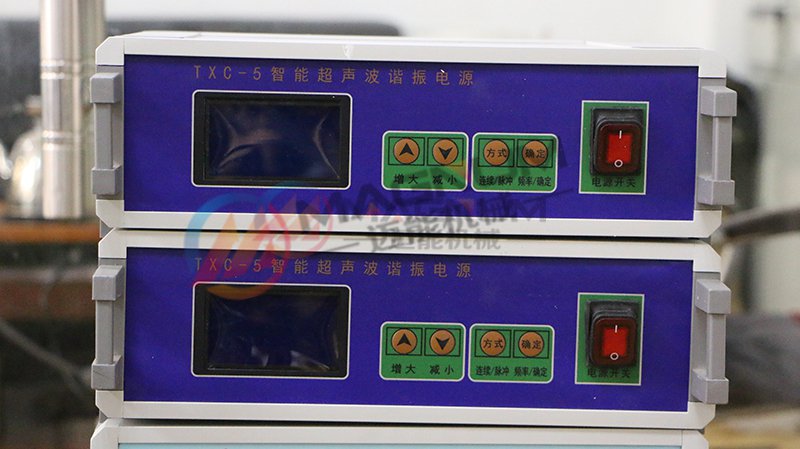

超声波振动电源:
4.1 电源输入: 交流220V±10%
4.2 整机电流: ≤0.6A
4.3 高频电流: ≤0.5A
4.4 工作频率: 30KHz
4.5 工作模式: 连续、 脉冲
4.6 环境温度: -10~40℃

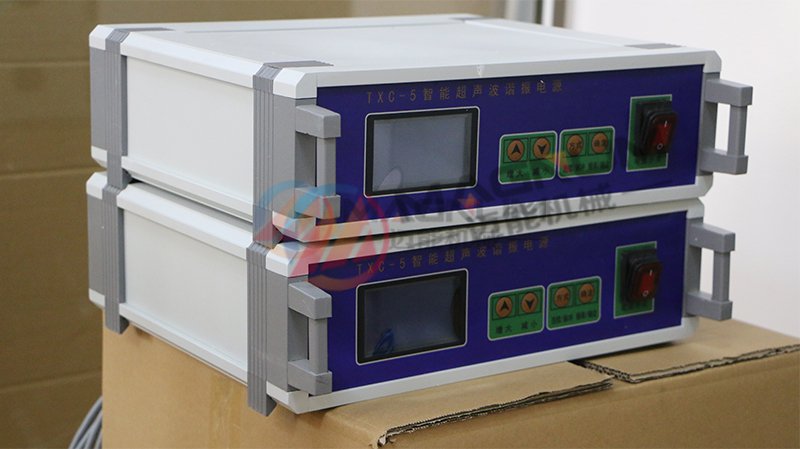

超声波电源

超声波系统特点:
1 独有无缝续流电路,性能更卓越。(此为我公司在国内同行独一无二的最新技术)
2 真正的频率自动追踪功能:自动追踪输出电感和振头谐振频率,振动效果不会随温度,湿度,振子老化以及使用时间等条件的变化而变化,使振动效果一直保持在最高水平,频率偏差仅为0.1‰,转换效率≥92% 。
3 输出电流为纯正旋波,可以延长振子及信号发生器本身的寿命。
4自动扫频功能:扫频频率从10HZ-2KHz可调,扫频功率从10%-100%,使振动效果更佳。(可产生变化的多次谐波)
5 输出电流纹波 ≤1%,使振动效果更稳定,可良好的保护振子不受损坏。
6 采用闭环控制,输出电流更稳定,使电流不会随输入电压、振子老化等条件变化而变化,可持久保持功率强劲。(市场上的产品多为开环电路控制,就是说只看到前端的电流,前后不能很好的沟通,造成前后不一)
7 输入功率可调。
8 输入电流显示,频率追踪指示,过温度指示,输出短路指示,振头失效指示.可更为直观的了解其工作状态(智能型设备)。
9 保护功能:过功率保护,过电流保护,过电压保护,欠压保护,频率追踪失效保护,过温度保护,输出短路保护, 在不同状态下均能对信号发生器和振子进行保护,延长整机工作寿命.(可以起到隔离的作用,当振子损坏时,不会同时造成发生器的损坏,反之道理同样,发生短路时可以自动适应, 不至于损坏机器)
10 开机防止冲击电路,软启动以防止振头瞬间功率过大而损坏.(防止开机瞬间电流突然变大,损坏电路)。
超声波试验筛
超声波试验筛的操作:
      首先将T200型试验筛框放置试验筛托盘上调节夹具高度,拧紧M12与M8螺母,然后将电源线插头插入220V插座,根据测试要求调节时间计时器,打开开关试验筛开始工作,时间计时器倒计时归零时主机自动关闭。
联系方式
超声波试验筛(超声波试验筛、超声波实验筛)配套检验筛框组成:
       200T试验筛上部由固定黄铜螺帽、压板、筛盖、筛框、中筛框、筛底、等距调节杆等等部件组成,所有部件均是选用优质SUS304不锈钢精制加工而成,相互之间配做灵活、互换性能高、堪称筛框之最—标准试验筛框。

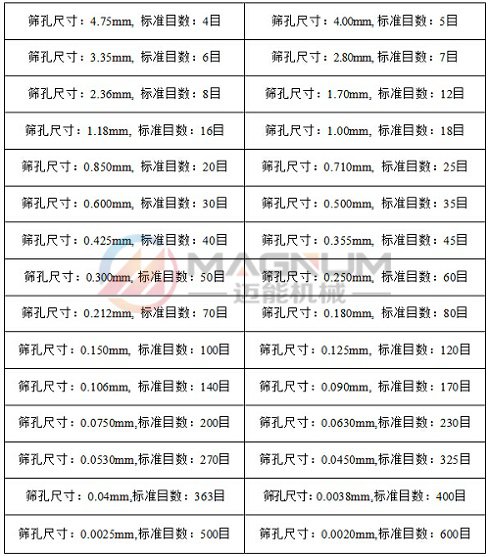

  超声波试验筛(超声波试验筛、超声波实验筛)配套检验筛框规格表:
筛框目数对照表
       超声波试验筛配制的筛框为直径200mm;( 标准筛\标准试验筛)筛网有网孔要GB6003.1-1997金属丝编织网与网孔要求GB6003.2-1997冲孔板筛网两种。兼可装在标准试验筛或拍击式标准检验筛中使用,对各全国种粉体材料的组成进行粒度分级。广泛用于超硬材料(金刚石,立方氮化硼)磨料,地堪,冶金,药典,化工建材等行业颗粒物料的精确标准筛分和粒度检测。

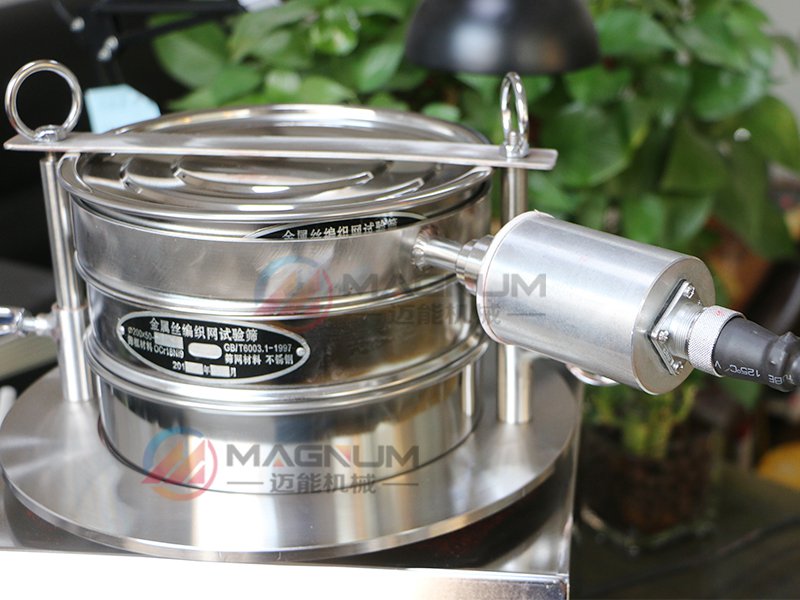

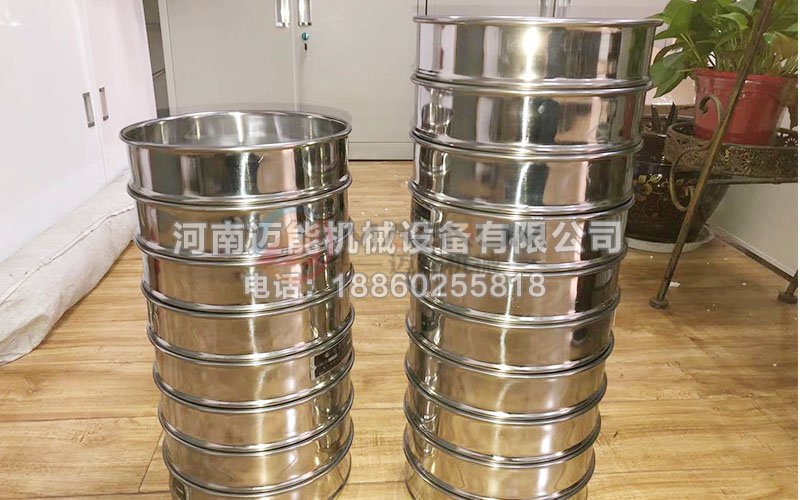

实验筛框

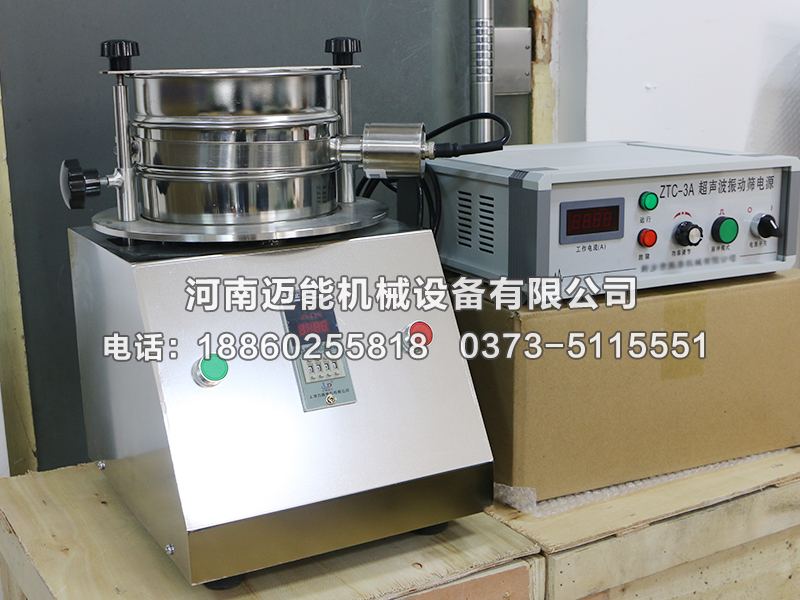

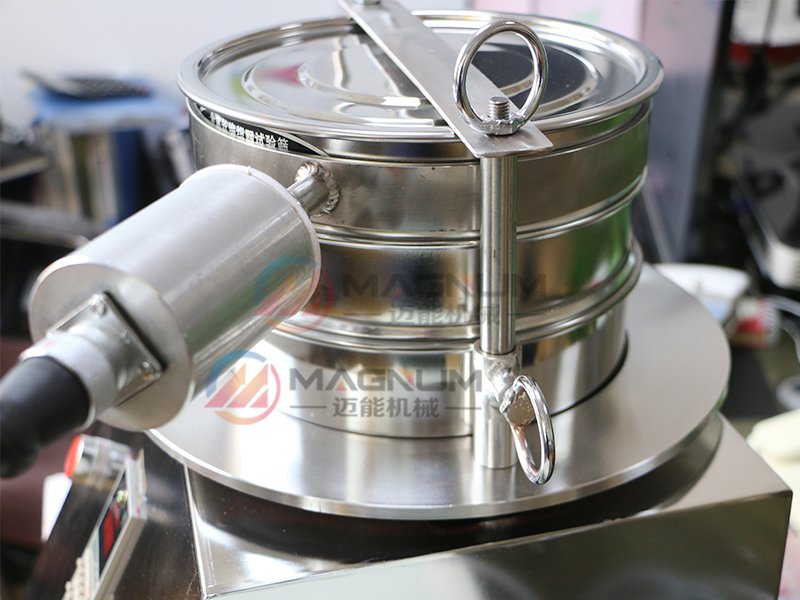

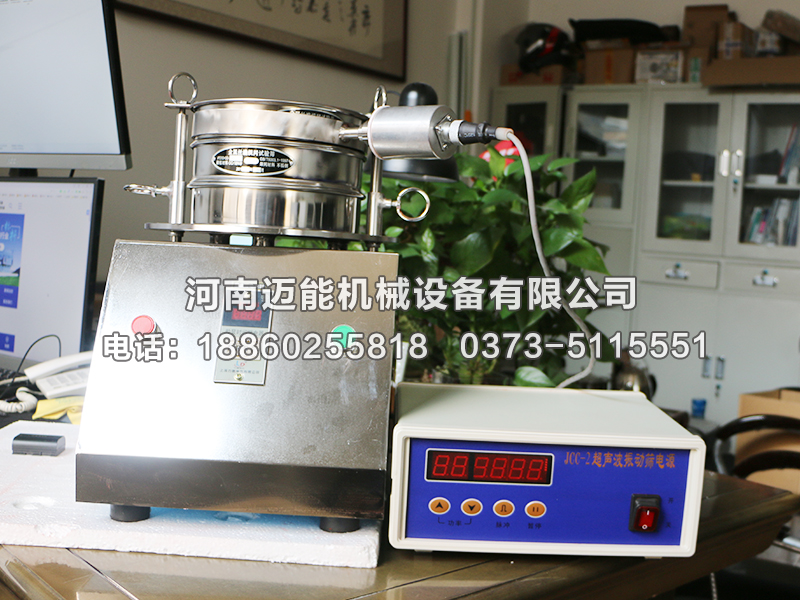

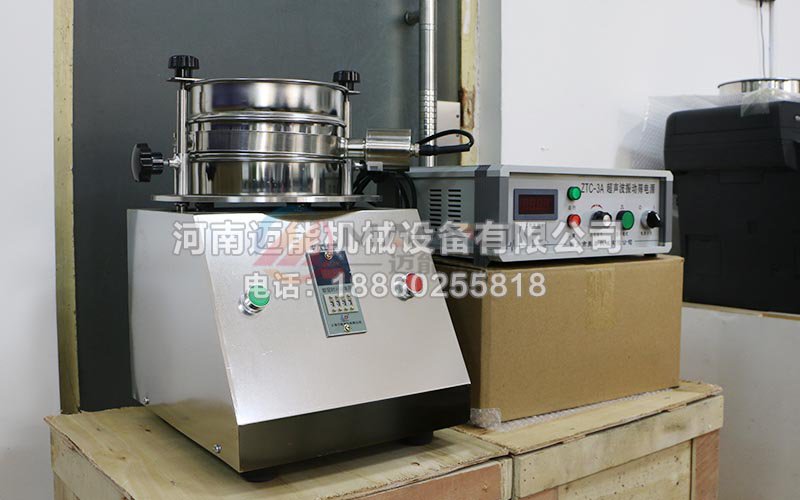

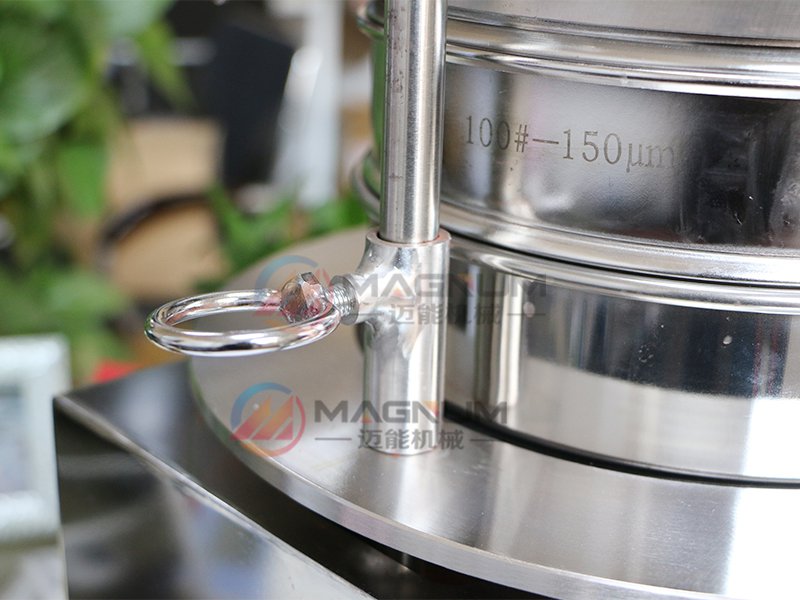

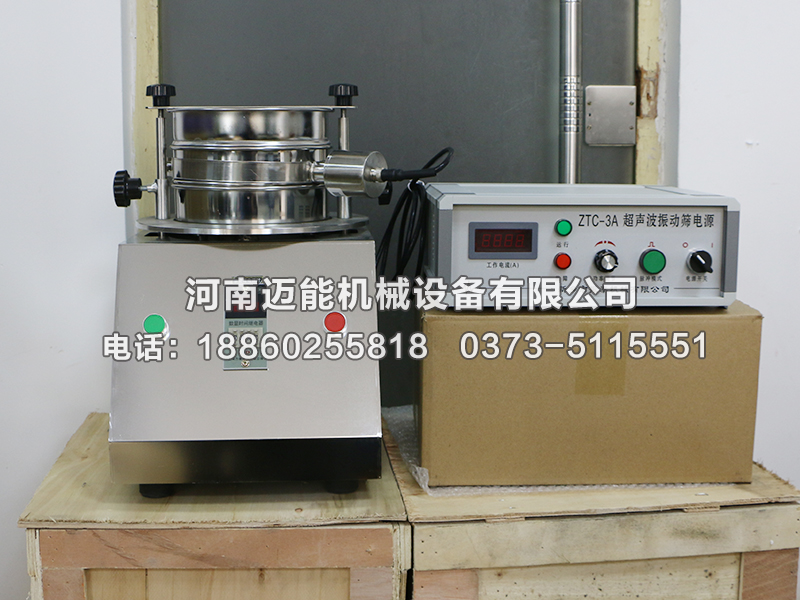

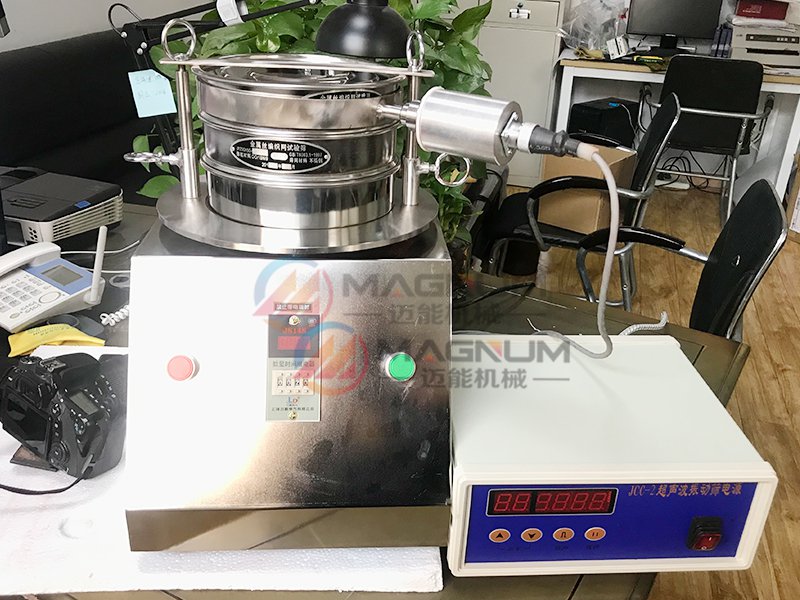

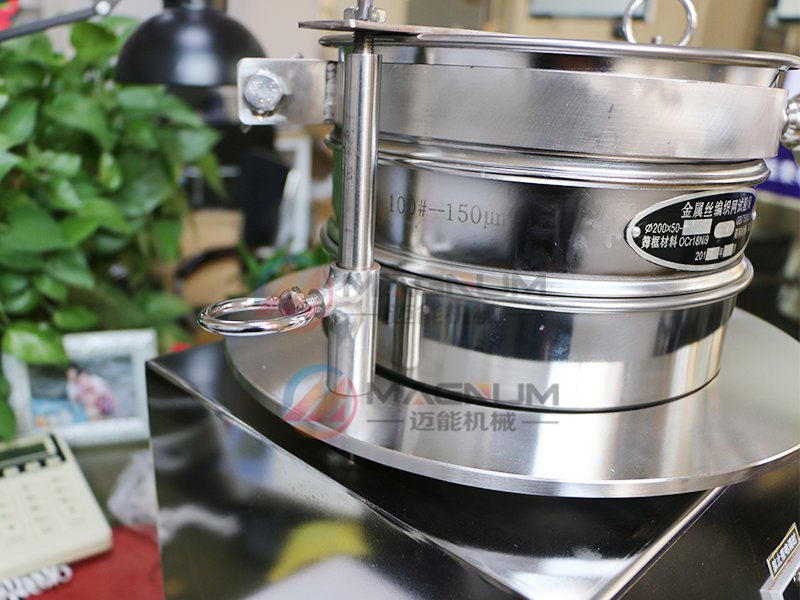

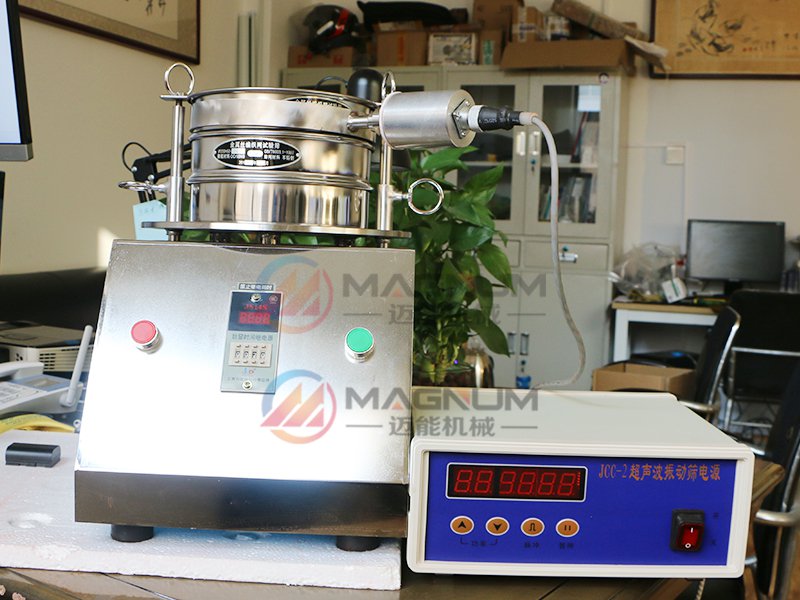

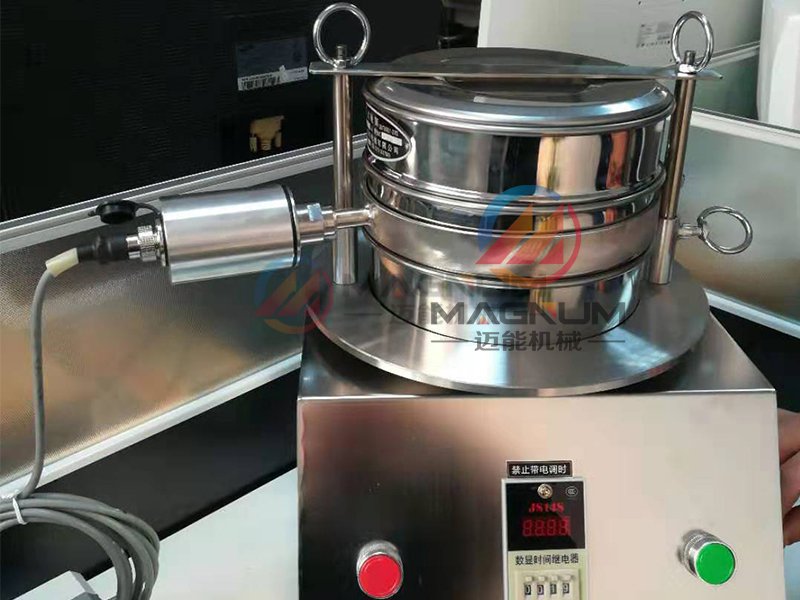

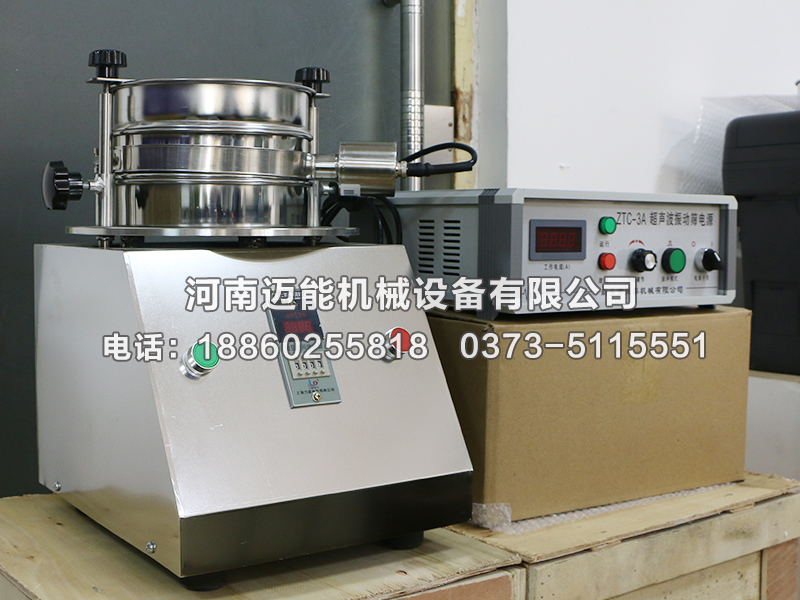

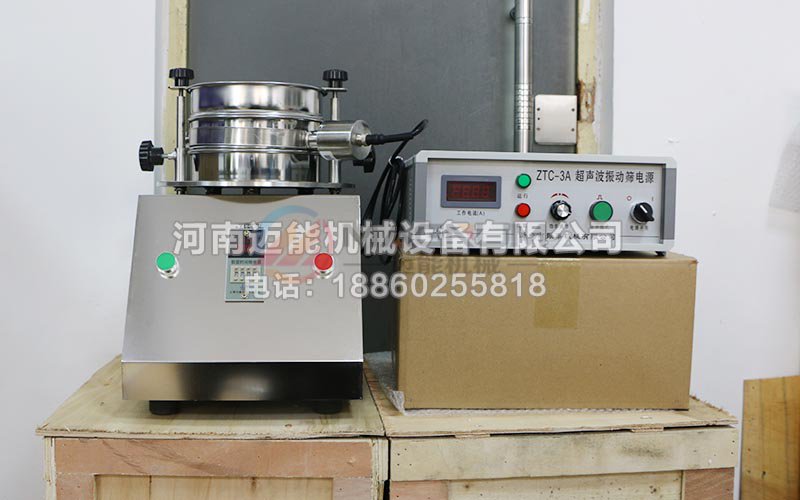

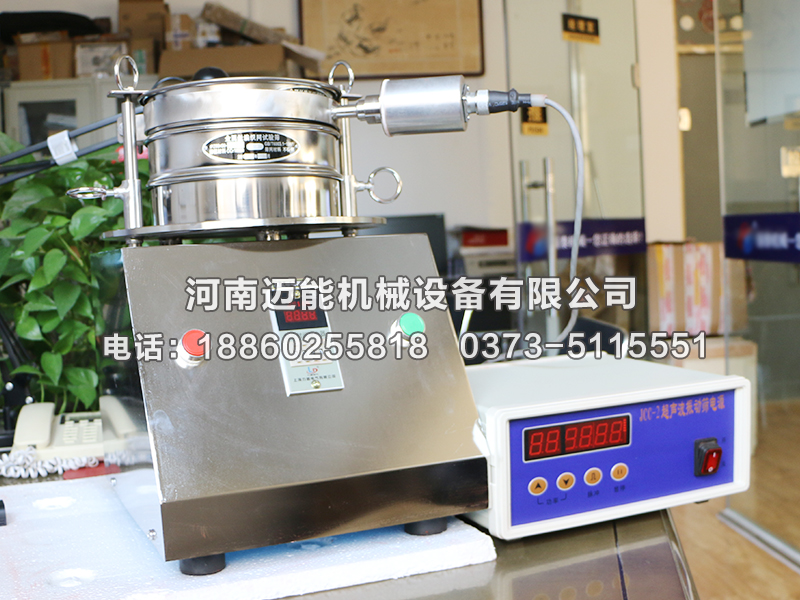

超声波试验筛实物图片:
超声波试验筛

超声波试验筛

超声波试验筛

超声波试验筛

超声波试验筛

超声波试验筛

超声波试验筛

超声波试验筛
      我公司专业生产超声波振动筛三次元振动筛,试验筛,直线筛摇摆筛等。如有需要,可随时拨打振泰机械销售热线:0373-3337678  13707652168,我们将为您提供更好的产品及服务。
