为客户创造更大价值!
拨打迈能电话联系专业人员为您服务!
您当前的位置: 首页 > 行业应用 >

顶击式拍击筛在氟化铝粒度大小分布检测中的应用

发布者:迈能机械      发布时间:2022-05-10      浏览:0
欢迎您来电咨询:188-6025-5818

        为了严格把控工业生产流程的准确性和成功率,各大高校、科研单位以及工业生产单位内部的生产控制室经常需要对工业生产原料的粒度分布进行精细的测定和评判,这就需要使用精度较高的筛分设备对物料按粒度的不同进行精确分级,即实验室振动筛,顶击式拍击振动筛就是常用的实验室振动筛的一种,适用于粉末粒度组成检查、超硬材料生产分级及粒度组成检查,在粉类粒度检测实验中有着广泛的应用。

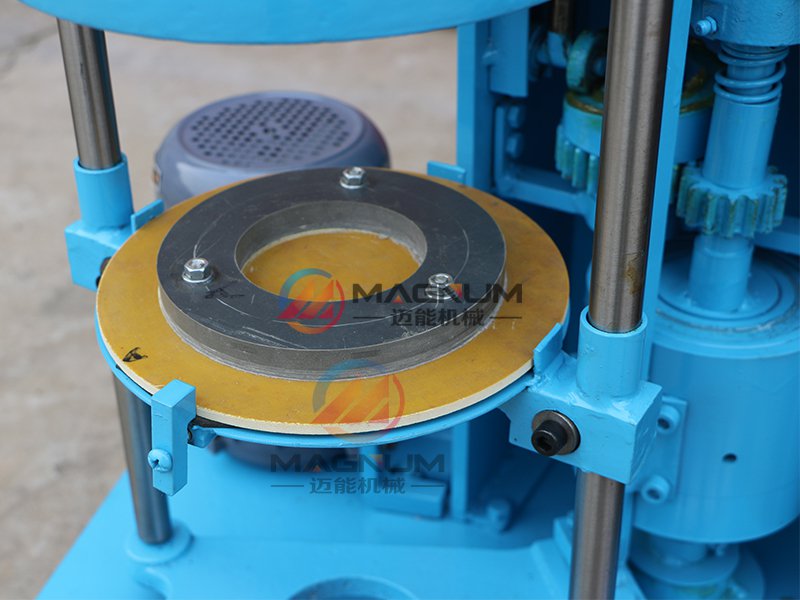

顶击式拍击筛

  顶击式拍击振动筛在氟化铝粒度分布检测中的应用

  氟化铝是密度为1.91g/cm³的一种不溶于水的白色晶体,在酒精、锂电池、釉料生产中发挥着重要的作用,更是炼铝生产中不可或缺的重要原料。随着中国铝电解技术的发展,加之全民环保意识的增强及国家对有害气体排放标准的提高,电解铝行业对氟化铝的理化性质有着明确的要求,即纯度高、容重大、粒度大、流动性能好,而氟化铝的理化性能是否达到工业生产的要求就要经过精确的粒度分布检测,振动筛厂家(迈能机械)建议使用拍击式标准振动筛作为主要的实验室筛分检验设备。

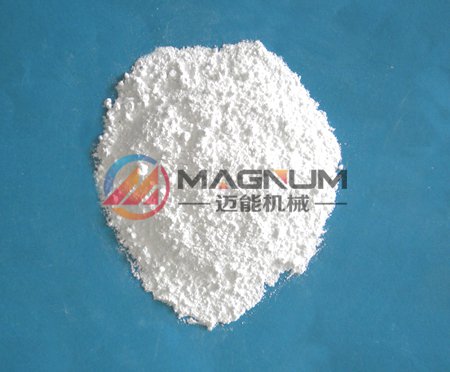

氟化铝

  顶击拍击式振动筛检验氟化铝的主要步骤

  1. 粒度分布检测对象:特级氟化铝、一级氟化铝

  2. 实验设备:

  (1) 顶击式拍击振动筛,参数为:拍击次数153一159次/111in,拍击高度33—43 mm,摇动次数285。295次/Inin,往复行程25 mm。

  (2) 4个标准检验筛筛格及一套上下盖。规格为:直径200 mm,有效高度50 mm,筛格的网目孔径分别为150μm、100μm、75μm、45μm,材质为优质不锈钢。

  (3) 电子天平:精度为0.01g

  3. 顶击式拍击振动筛检测氟化铝粒度分布步骤:

  (1) 试样经充分混匀,置于密闭的干燥容器中待测定;

  (2) 将试验筛从底盘到顶部按孔径尺寸递增的顺序装好;

  (3) 用天平准确称取100.o g试样撒布于最顶层筛的底部,盖上顶盖,并将套筛固定在振筛机上。开启振筛机,运转一定时间,停机,静置5分钟,取出套筛;

  (4) 用毛刷仔细刷净各粒级实验筛及底盘上的试样,分别称重,并做好记录;

  (5) 为确定顶击式拍击振动筛在不同等级的氟化铝粒度分布检测实验中的可靠性,特将以上步骤进行重复进行,以重复性实验检测该方法的重现性及数据稳定性如何。

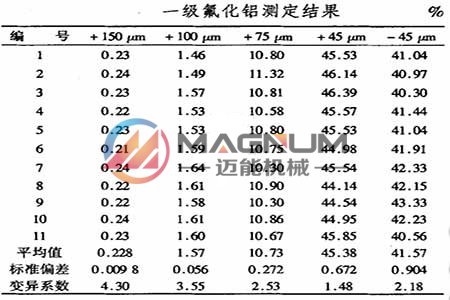

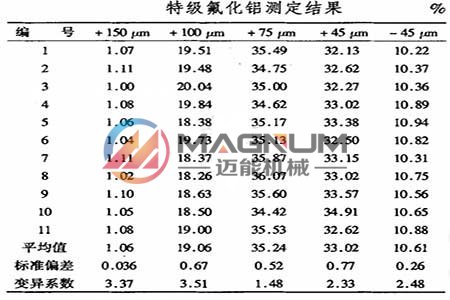

  从实验结果可知,使用顶击式拍击振动筛的粒度分布检测方法重现性好,数据稳定,适合氟化铝粒度分布的测定。

  顶击拍击式标准检验筛的使用注意事项

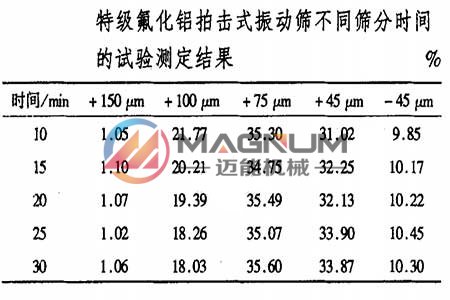

  1. 物料在顶击式拍击振动筛内停留的时间长短是影响筛分效果的重要因素之一,筛分时间过短会导致物料还未筛分完全进而影响实验结果的精准性,但是过长时间的筛分会导致氟化铝颗粒磨损,细粒量增加,还有可能造成少量的飞扬损失。因此建议筛分时间设定在30min为宜。

  2. 在顶击式拍击振动筛对氟化铝的粒度分布实验中,关于分样筛筛格网目的选择方面,对照IS02926—1974(E)中推荐的试验筛尺寸为250μm/200μm/160μm/125μm/100μm/80μm/60μm/50μm。但是从实验结果看,+150μm的粒级量非常少,且电解铝工艺对氟化铝一般只作+150μm及-45μm有要求,因此选用试验尺寸:150μm、100μm、75μm、45μm。

顶击式拍击筛

  3. 粒度分布检测结果的精准与否除了要要仰仗顶击式拍击振动筛提供的振筛力外,更在于筛网的精准与否,鉴于标准筛筛格的生产厂家较多,产品质量参差不齐,振动筛厂家(迈能机械)建议在选购过程中选用符合《GB/T 6003.1一1997金属丝编织网试验筛》国家标准的试验筛。
(本文实验数据来自于百度学术)

顶击式拍击筛

相关产品
联系方式

河南迈能机械设备有限公司

电  话:0373-5115551

手  机:188-6025-5818 杨女士(微信同号)

联系邮箱:58460373@qq.com

地址:河南省新乡市定国工业园

公司网址:http://www.myneng.com
