平面回转(旋)筛的应用范围及其结构组成说明

来源:迈能机械      发布者:迈能编辑      发布时间:2019-02-23      浏览:
       平面回转(旋)筛是一种新型的筛分精细,处理量大的筛分设备,平面回转(旋)筛主要应用在尿素、复合肥、纯碱、石英砂、白砂糖等的筛分也广泛应用于化工、粮食加工、耐火材料、建材等行业的筛分作业。
平面回转筛

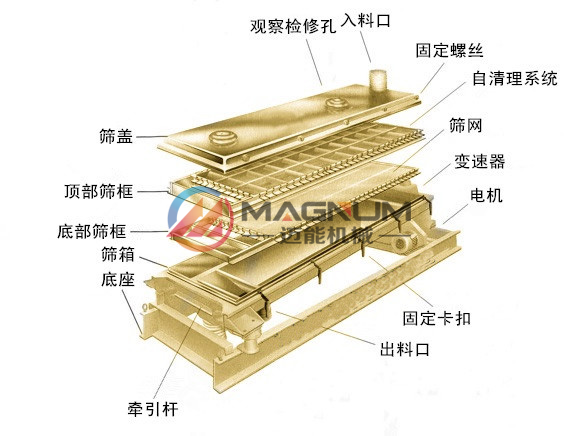

       平面回转筛是一种高标准的精细筛分机,它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成,其结构设计特征在于:

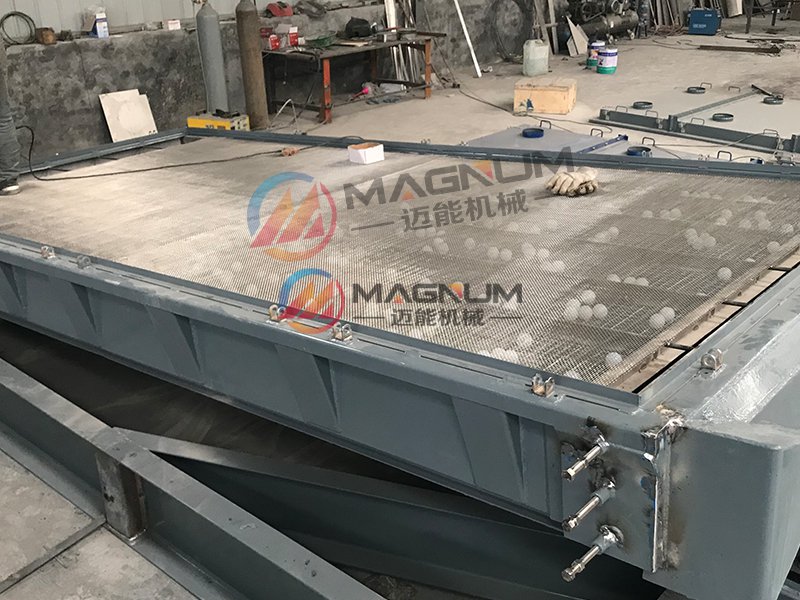

一、筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框由木质框架(化肥用不锈钢材质)和固定在木框上的编织网以及用来清理筛面的跳球 组成。筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用, 另一方面对筛框起压紧作用,顶盖上有四个观察窗,可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成,它和顶盖形成一个封闭的结构,物料在其中得到充 分的分级。
平面回旋筛

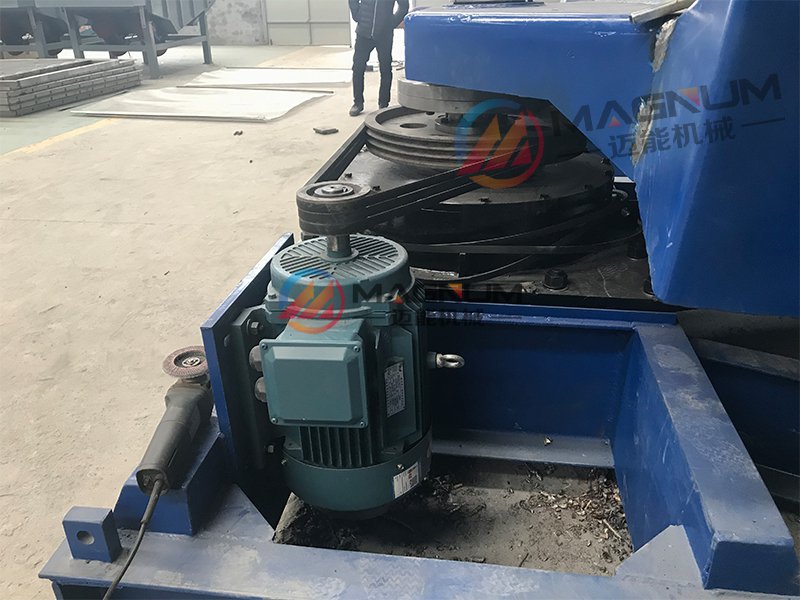

二、驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。
1、该筛有分全封闭结构和敞开式结构。 全封闭结构具有对筛分精细粉末中,粉尘不飞扬,采用偏重平衡,使筛机振动小、噪音低,符合环保要求。 敞开式结构适合颗粒度较大物料的筛分和筛选,对于投料方面能够有效的目测和掌控。
2、该筛具有组合圆周、椭圆、直线三种运动轨迹,筛分效果好,不破坏物料的原有结构,适合多种物料的筛分和筛选。
3、配备有效的筛板安装系统,清洁方便,使筛板利用率高、寿命长,换筛板结构操作简便。
4、加强型万向基座,保证设备运转更平衡,亦可根据实际场地采用吊挂式结构满足客户需求。
5、该筛可以达到四层的有效筛分,出料口可以按照客户需求出料。

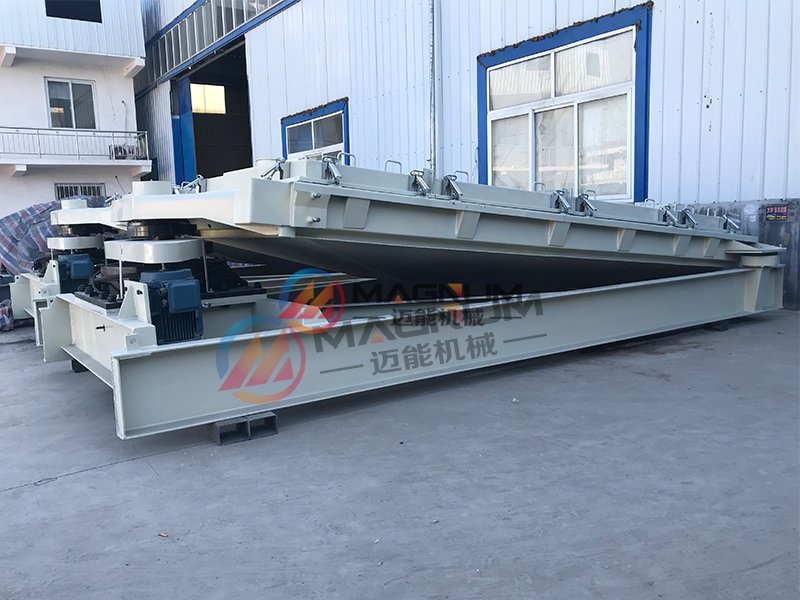

平面回转筛

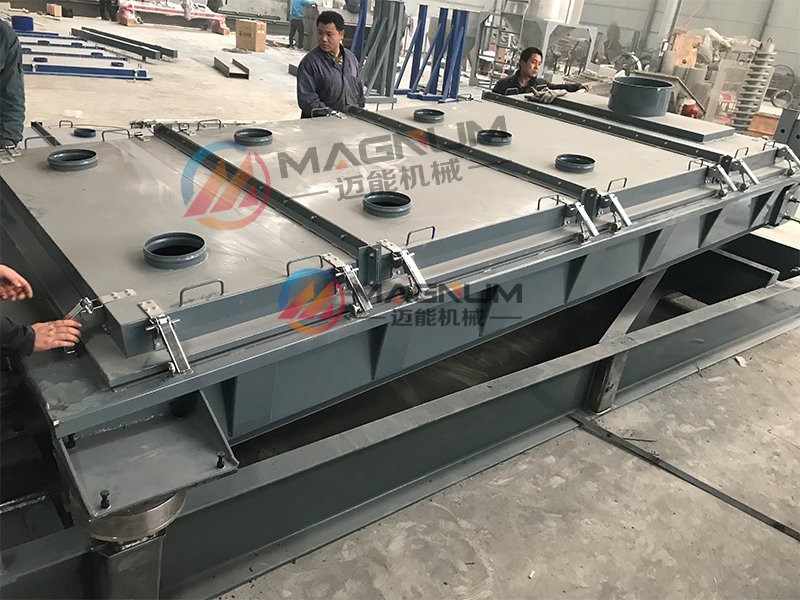

平面回转筛

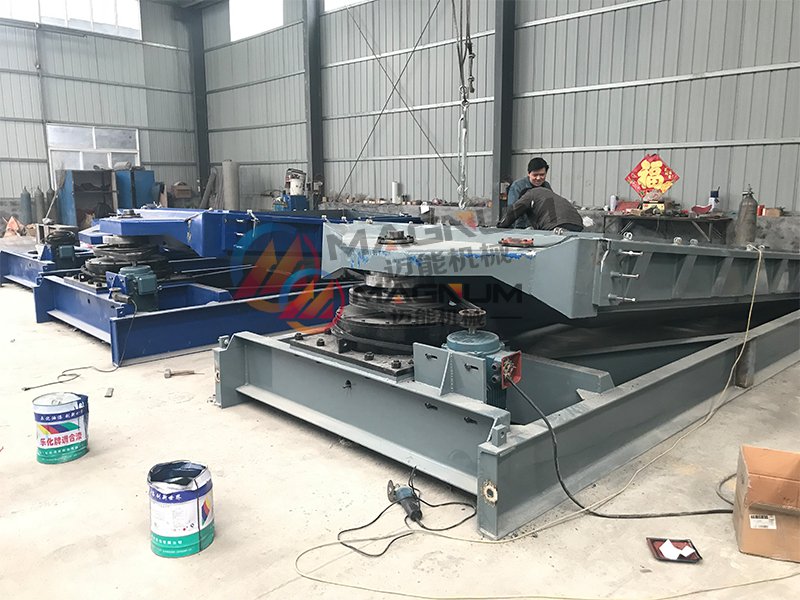

平面回转筛
