视频 平面回转筛试机

来源:迈能机械      发布者:迈能编辑      发布时间:2019-12-19      浏览:

       平面回转筛具有效率高,筛网利用率高,占地空间小,安装使用方便,处理能力大,易用于流水线生产配套,无污染,噪音低,环保型筛分设备各个优点,并且低廉的价格为国内企业创造更多的价值。
       平面回转筛可分为单层和多筛层筛,通过合理匹配筛网能达到一次同时筛选出多种不同规格的产品,且更换筛网工序简单,设备操作方便,主要应用于粮食、食品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多种行业,是一种替代传统筛分机的先进、高效筛选设备。
       平面回转筛分机通过特定的往复旋转式运动方式和低度倾斜的筛面,使物料快速通过筛网,达到筛分的高效率和高产量。并配备自动张紧和自动清洁的筛网安装系统,达到用户所理想的筛分效果。全封闭的结构,符合工作环境的环保要求;几乎没有对地面基础的垂直冲击载荷,使得该系列筛分机有更广阔的市场应用环境。
平面回转筛

平面回转筛使用范围

       平面回转筛分机做为一种新型的高标准筛分设备,还可用于大型油脂厂原料及豆皮的筛选和分级,也可用于用于化工大颗粒尿素、饲料厂粉状物料或颗粒饲料的筛选和分级,也可用于饲料厂原料的初清以及大、中型饲料厂二次粉碎后中间产品的分级。此外,还可广泛用于粮食、重碱、大颗粒尿素、小颗粒尿素、陶粒、氧化锆、还原铁钛粉、重晶石、食品与香料、化工、塑料、矿业、橡胶、木业及胶合板、医药、制糖、采矿、造纸等多种行业中原料及成品筛选、分级作业等。随着市场循环经济的发展,在废旧塑料行业中的筛分和筛选日益增多,可针对破碎或是粉碎后的料进行粒度分级和筛选。
行业应用

平面回转筛工作原理

       物料由进料口缓冲匀流后进入 第一层筛面除去大颗粒,其余的物料穿过第一层筛面后,进入第二筛面筛去不合格小颗粒或粉末,合格成品经筛面从出料口排出
       该平面回转筛分机的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种高效筛分机。最简单的筛分是双眼注视双手筛分。精细筛分机分机就是对此的机械模拟,它是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。是一款能实现大产量、高精度筛分的筛分设备。整机运转平稳,振动小,噪音低。
工作原理轨迹图

平面回转筛结构构成

    该平面回转筛分机是一种高标准的精细筛分机,它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成,其结构设计特征在于:
(1)筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框由木质框架(化肥用不锈钢材质)和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用,另一方面对筛框起压紧作用,顶盖上有四个观察窗,可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成,它和顶盖形成一个封闭的结构,物料在其中得到充分的分级。
(2)驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。

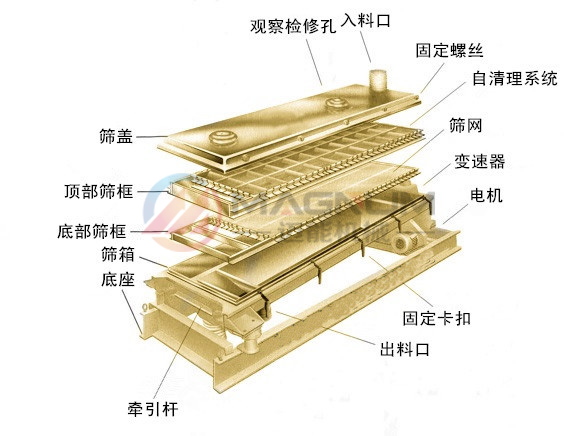

平面回转筛结构

       振动筛厂家迈能机械专业生产超声波振动筛三次元振动筛塑料振动筛直排筛试验筛直线筛摇摆筛等。如有需要,可随时拨打迈能机械销售热线:18860255818   0373-5115551(同微信),我们将为您提供更好的产品及服务

平面回转筛组图


平面回转筛
平面回转筛
平面回转筛
平面回转筛
平面回转筛出料口
平面回转筛使用现场
平面回转筛使用现场发货
