平面回转筛和方形摇摆筛有什么区别呢?

来源:迈能机械      发布者:迈能编辑      发布时间:2019-04-10      浏览:
      平面回转筛和方形摇摆筛的区别在哪里呢?好多客户和厂家都认为平面回转筛和方形摇摆筛是一种设备,那么平面回转筛和方形摇摆筛到底是不是同一种设备呢?今天振动筛厂家(迈能机械)就为您解答平面回转筛和方形摇摆筛的区别。
平面回转筛

一、平面回转筛
       平面回转筛分机是一种高标准的精细筛分机,它主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成,其结构设计特征在于:

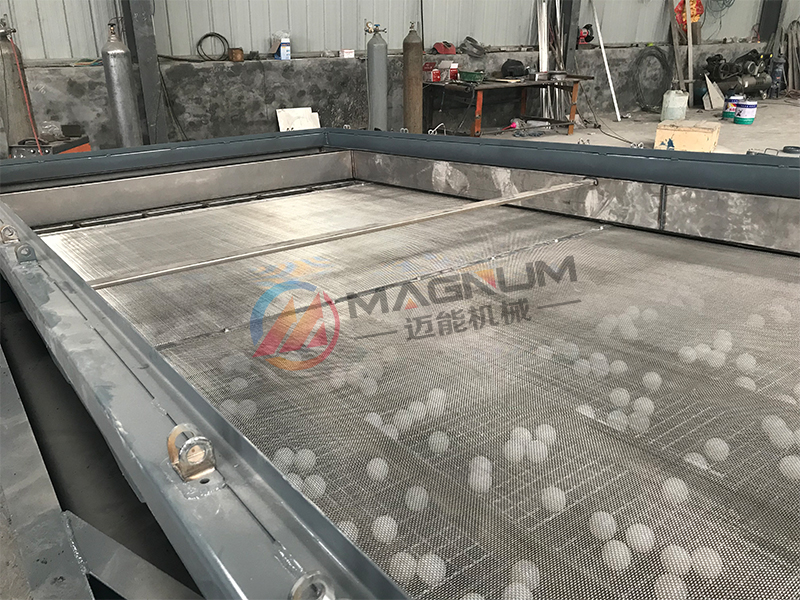

1、筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框由木质框架(化肥用不锈钢材质)和固定在木框上的编织网以及用来清理筛面的跳球组成。筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内。顶盖为钢质结构一方面对筛箱起密封作用,另一方面对筛框起压紧作用,顶盖上有四个观察窗,可以观察物料的运动情况和用来检修。筛箱由钢板铆合而成,它和顶盖形成一个封闭的结构,物料在其中得到充分的分级。
平面回转筛

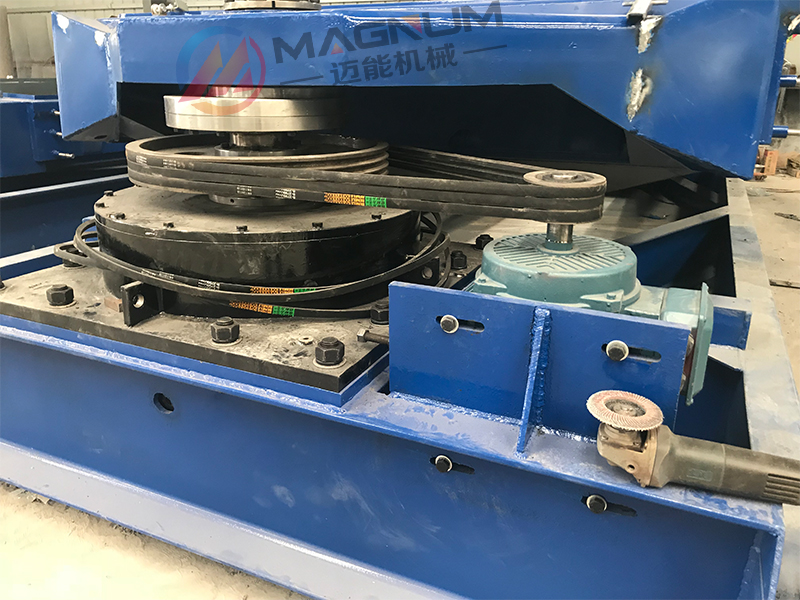

2、驱动装置包括驱动器、电动机、锁紧套、万向轴、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型产品与现有产品相比具有结构先进实用、性能稳定可靠、安装调试方便等优点。

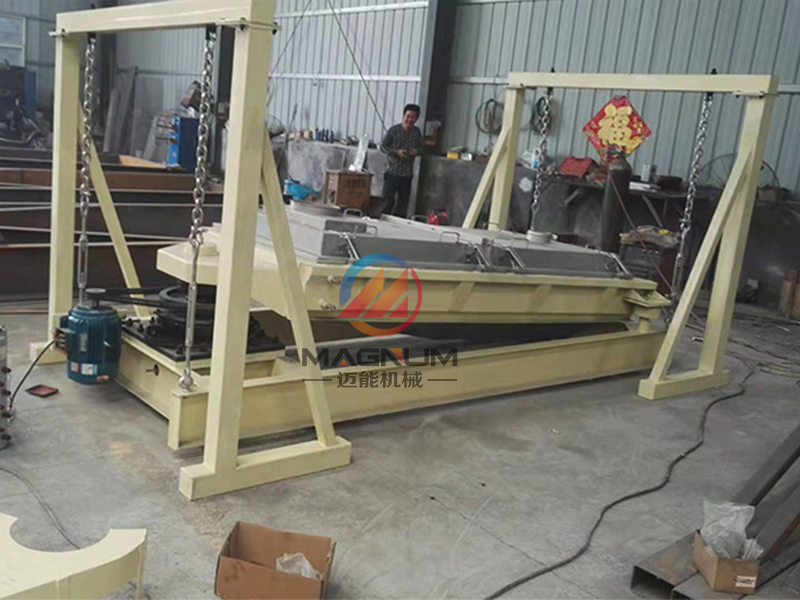

平面回转筛
       平面回转筛工作原理主要是利用偏心机构使筛面做匀速往复回旋运动,物料与网面接触时间长,网丝对粉体料产生切割,因而透筛几率大,筛分产量超大,筛分精度高,筛分机对物料自身结构破坏性小。倾角为4-9度的筛箱由驱动箱传动,其运动轨迹在进料端为水平圆运动,在长度方向上逐渐变成椭圆运动,最后在出料端变成近似往复直线运动。

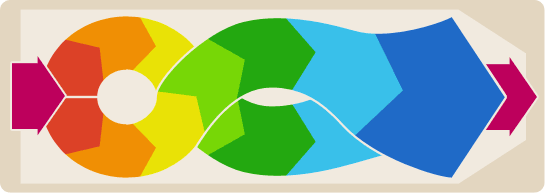

平面回转筛轨迹图
一、方形摇摆筛
       方型摇摆筛其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,最终完成筛分工作。

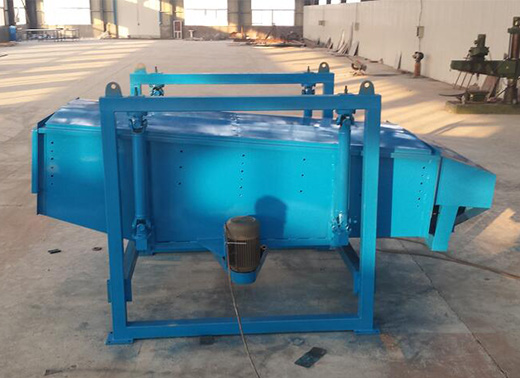

方形摇摆筛

       同样或相近的配置,方形摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率,其本质是,该机型可人为的控制物料在筛面上的运动轨迹和滞留时间,即在有限空间,由于物料的运动轨迹为速度和加速度均为变化非线性曲线,所以,物料与筛面有更多接触机滤,当然也就增加了透筛率。

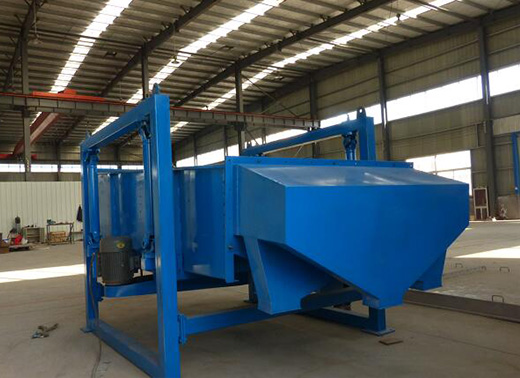

方形摇摆筛
       以上就是平面回转筛和方形摇摆筛的区别,振动筛厂家(迈能机械)作为河南专业的振动筛生产厂家可以根据客户的生产要求设计生产。迈能机械竭诚为您服务!
