平面回转筛都有哪些结构组成?

来源:迈能机械      发布者:迈能编辑      发布时间:2019-05-28      浏览:

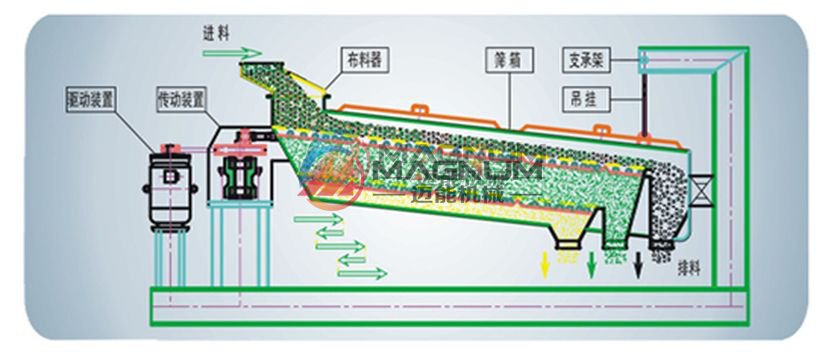

平面回转筛拥有独特的往复回旋式的运动,回旋运动能快速地以在进料端的整个筛网宽度上将物料撒布、分层和分离,并驱动物料颗粒向出料端行进。
1. 进料端颗粒为回旋运动方式,该颗粒运动方式可快速地在整个筛网宽度上将物料撒布、分层、分离和前行;
2. 机器中段颗粒变换成椭圆形运动方式,这种颗粒运动方式可提高物料处理量,同时改善近似颗粒的筛分效果;
3. 卸料端的直线运动方式,这种运动方式无颗粒垂直跳动,这样就保证了物料贴在筛网面上行进。
平面回转筛
平面回转筛是由机架、筛体、传动机构(包括平衡装置)、吸风装置等组成。

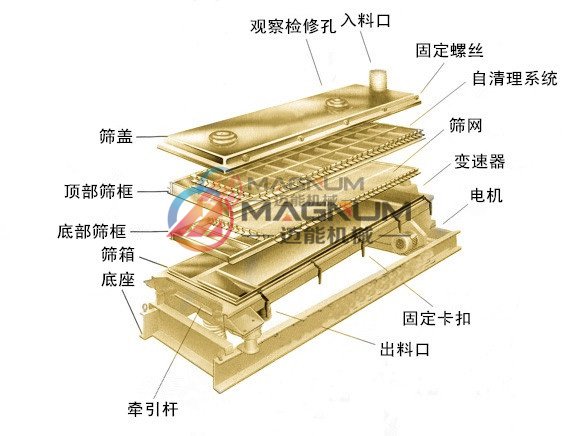

平面回转筛结构拆分图
        整机胃薄钢板焊成全密封外壳。筛体由4组吊杆,使筛体成一定的倾角与机架相连。筛体由两层带有橡皮球筛面清理机构的抽屉式的筛格组成。筛体底部中间装有带平衡块的三角皮带轮,筛体进料端下部装有电动机,电动机通过三角皮带带动皮带轮旋转,利用平衡块产生的离心力,使筛体与电动机一起作水平回转运动,使得筛体运转平稳。为了平衡筛体在回转时的惯性力,在筛体出料淌板下装有重量可调节的平衡重块。在筛体底部两端中间各装有一个限振器,用以限制筛体在启动和停机时产生的共振。前、后吸风道由中央风网与之相连,风道上装有调节板,可根据实际需要进行调节。

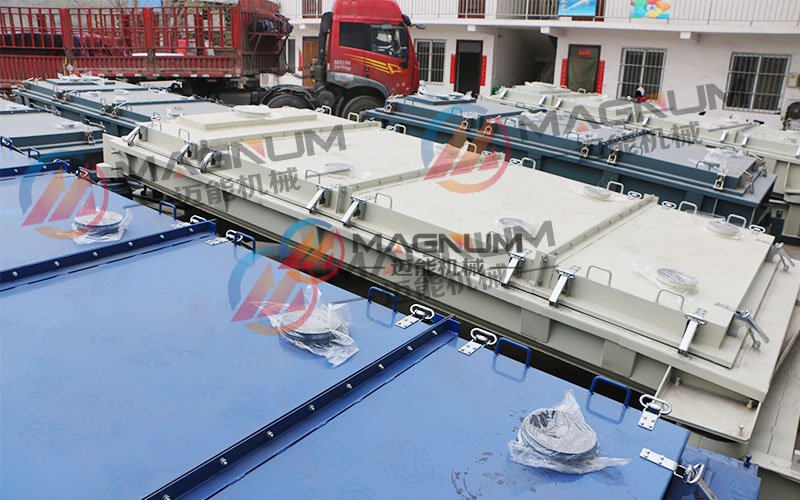

平面回转筛

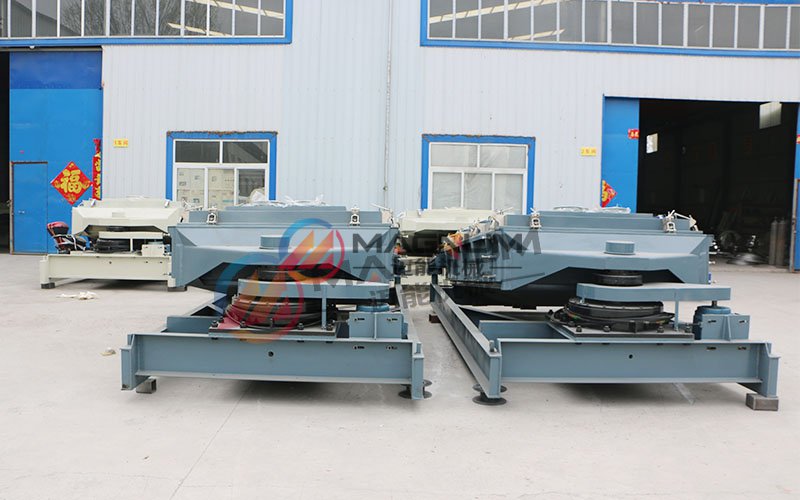

平面回转筛

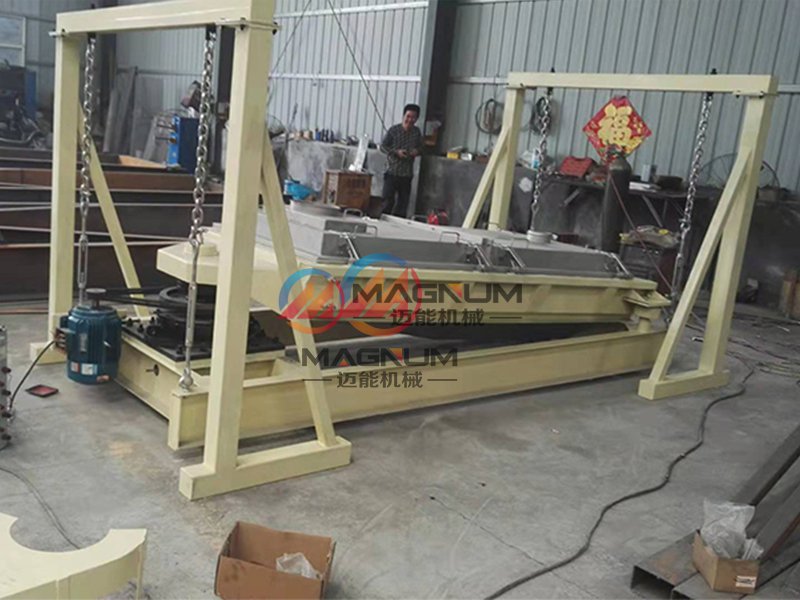

平面回转筛
