平面回转筛

FYBS系列平面回转筛是新型高效的筛分设备,因其工作时的筛箱的运动轨迹,也被称为往复筛;又因其属于高精密筛分设备,所以也有厂家称之为精密筛分机或方形精密筛分机。平面回转筛是解决旋振筛精度高但产量小、直线振动筛产量大但精度低这一传统难题的筛分利 ...
24小时服务热线
产品详情
咨询电话:188-6025-5818

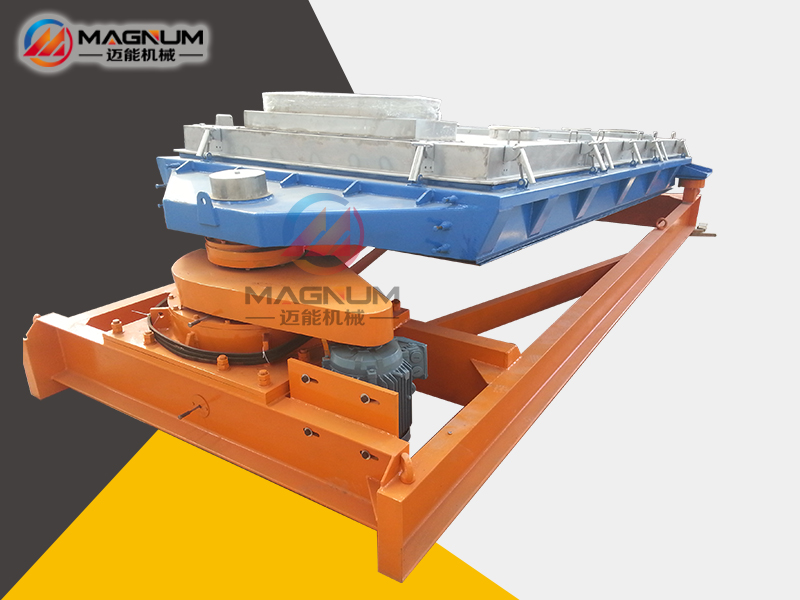

方形平面回转筛


平面回转筛概述:
       FYBS系列平面回转筛是新型高效的筛分设备,因其工作时的筛箱的运动轨迹,也被称为往复筛;又因其属于高精密筛分设备,所以也有厂家称之为精密筛分机或方形精密筛分机。平面回转筛是解决旋振筛精度高但产量小、直线振动筛产量大但精度低这一传统难题的筛分利器,该设备独特的设计使其同时具备了筛分精度高、产量大的特点,满足用户对精度、产量双向要求的筛分需要。

      平面回转筛驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°— 5°)。迈能机械设计生产的FYBS系列平面回转筛具有筛分精度高、效率高、处理量大,筛面利用率高,筛网寿命长,噪音低,安装使用简单,无污染等特点,是理想的环保型振动筛分设备,广泛应用于化工、冶金、陶粒、有色金属、非有色金属、粮食、食品、磨料、矿山等行业中物料的精确筛选分级工艺流程。

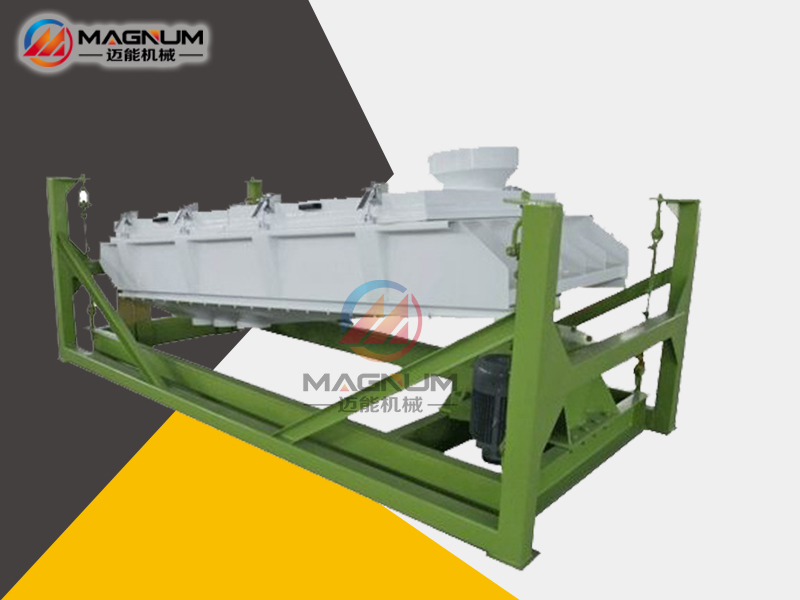

方形平面回转筛
平面回转筛工作原理:
      设备的筛箱在惯性力的作用下作前后往复运动,并带动筛面做周期性摇动,迫使筛面上的物料随筛箱一同做定向跳跃式运动,小于筛面孔径的物料通过筛框落到下层,称为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,最后完成筛分作业。
       FYBS平面回转筛通过独特的往复回旋式的运动方式和几乎接近水平的筛网表面,加上有效的网面清洁系统,高精密筛能提供非比寻常的高效率和高产量。所有这些,都得益于迈能机械在不同行业中的不断革新开发和应用。

方形平面回转筛原理图

    由于FYBS平面回转筛的传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响,也就是说,对筛机处理能力和筛分效率有相反的影响,所以在平面回转筛实际的筛分作业中,用户可以根据物料特性、筛分目标等实际情况,在生产能力和筛分效率两方面有所取舍。
原理
平面回转筛特点:
      FYBS平面回转筛是新型高效的摇摆式直线筛分设备,彻底解决普通振动筛分机械筛分精度、处理量两者矛盾的问题,具有如下特点:
1、设计合理,技术成熟,易于安装、维护,适用范围广;
2、筛分效率高、精度高、处理量大;
3、独特设计,筛网更换更方便快捷,利用率更高,使用寿命更长;
4、自清网效果好,噪音低;
5、密封效果好,节能环保。

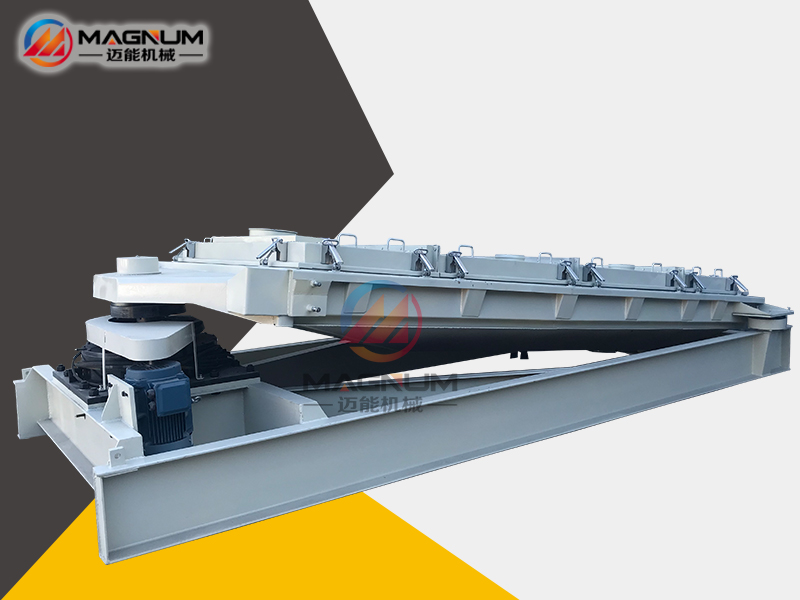

方形平面回转筛
平面回转筛结构图:
方形平面回转筛分解图

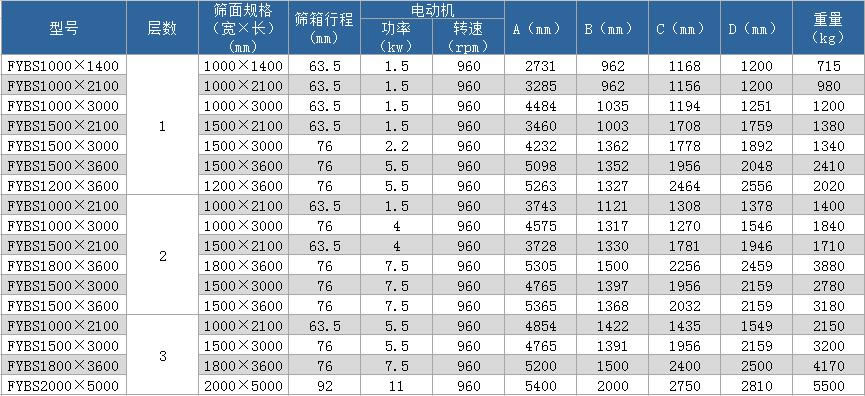

平面回转筛技术参数:

undefined

平面回转筛应用:
     迈能机械设计生产的FYBS平面回转筛应用广泛,可适用于化工、冶金、陶粒、有色金属、非有色金属、粮食、食品、磨料、矿山等行业中物料的精确筛选分级工艺流程,具体举例如下:
1、化工,如化肥、树脂、三聚氰胺、纯碱等;
2、食品,如淀粉、食盐、砂糖、奶粉等;
3、冶金、非有色金属、有色金属、磁性材料等。

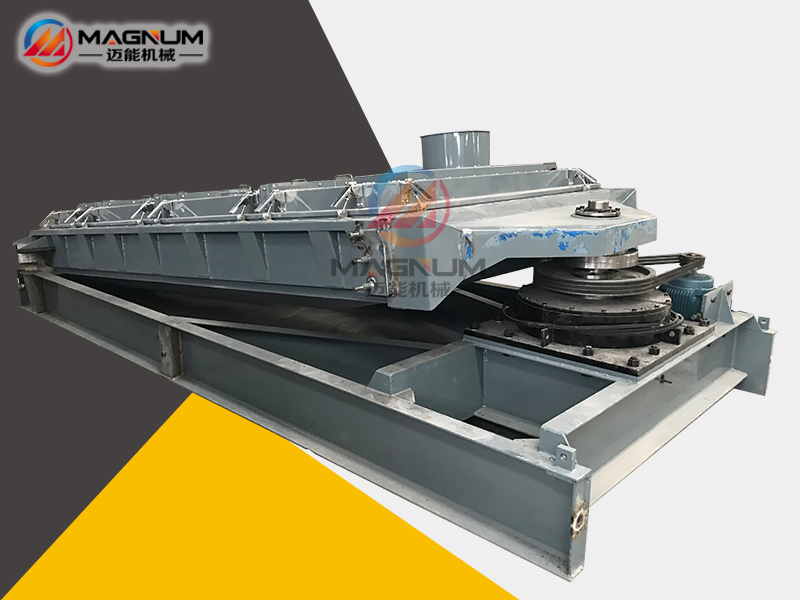

方形平面回转筛
平面回转筛筛分方式:
     FYBS系列平面回转筛的筛分效率、处理能力远高于一般的振动筛分设备,主要是因为平面回转筛可以人为的控制物料在筛面上的运动轨迹与滞留时间,也就是说,在有限的空间,物料的运动轨迹为速度和加速度均为化化非线性曲线,所以,物料在设备内与筛面有更多的接触机会,透筛率也就大大提高。
具体平面回转筛作业时物料的运动轨迹与滞留时间可以通过下图及右图来说明:

undefined
 平面回转筛优点:
1、往复回旋式的运动方式快速的将物料分散筛分
     FYBS系列平面回转筛特殊的往复回旋运动能在几乎无垂直振动和跳跃的情况下将物料迅速地向筛网散去,小颗快速地通过网面,而大颗粒逐渐地被传送到出料端。

2、往复的小球可防止筛网堵眼
     方形摇摆直线筛限制在筛网下方格中的弹跳球通过直接撞击筛网来去除粘在筛网上的颗粒,使筛网表面时刻保持清洁,撞击产生的振动有助于物料的分离和粘在一起的颗粒的分离。
清网跳球
3、"快速夹头"能使网面自动绷紧及提供快速,简便地筛网更换
      快速夹头是专利设计,用于自动绷紧筛网,能过弹簧夹头将筛网固定在筛格的框架上。通过在整个网面上保持均匀的拉伸力,确保系统有极高的筛分精度,减少堵眼的问题,增加了筛网的寿命,这种设计能快速地卸下筛网,极大的降低了停机时间。
方形平面回转筛网架
4、平稳驱动系统,并带有动力平衡设计
     FYBS系列平面回转筛驱动系统的动力平衡设计有使筛分运动不产生振动冲击,使系统能安装在悬吊装置上而不影响筛分效果。

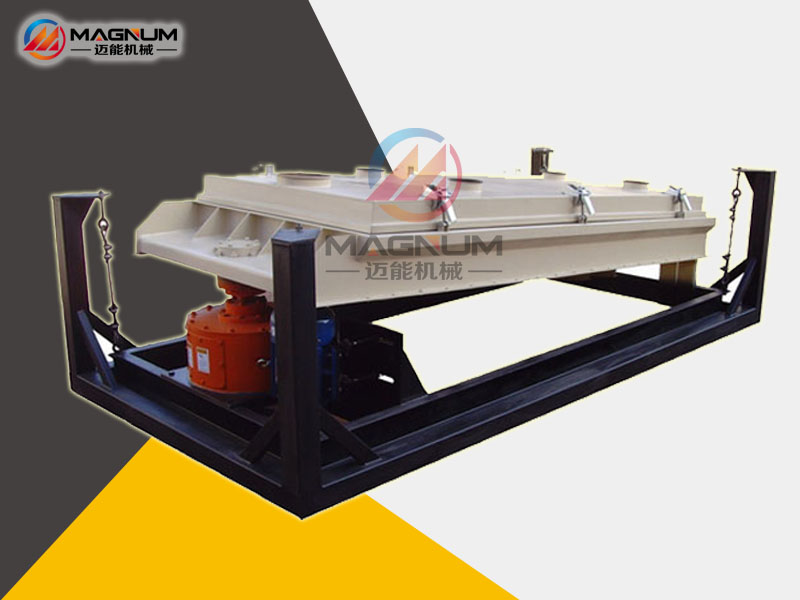

方形平面回旋筛
平面回转筛设计方案:
     FYBS平面回转筛(精密筛分机)设计灵活,可根据用户不同物料、筛分要求等灵活设计平面回转筛方案,具体如下:
1、符合清洁标准的设计
2、特殊的进口和出口
3、手动或气动的顶盖密封夹
4、双层独立入料面
5、高温设计
6、抗磨损垫
7、地面支撑或绳索悬持
8、配合应用的许多其它方案
方形平面回转筛
平面回转筛先进优势:
a、无垂直振动,筛网寿命长(6-12个月);
b、每层筛网均设有筛网防堵清理装置。筛网不堵孔,延长运行周期。筛分机在工作状态下连续不停地进行地对筛网进行清理。
c、由于采用平面回转原理,明显改善了物料的分布状态,从而提高了筛面有效利用率,最终提高筛分效率,降低了成品物料中的粉末含量;
d、全封闭结构无粉尘污染,改善操作售货员的工作不环境;
f、对基础的动载很小
方形平面回转筛
方形平面回转筛头部特写
方形平面回旋筛快拆
方形平面回转筛
方形平面回转筛网架
